RT-PLUS Menteşeli Diz Protezi

Genel Bakış

RT-PLUS™ Modular, özellikle zorlu vakalar için tasarlanmış, çimento ile implante edilen, döner menteşeli bir diz protezidir. Protez, yaklaşık 10° iç/dış rotasyona izin verir ve stabilizasyonu sağlamak için femoral ve tibial bileşenlerde farklı uzunluklarda saplarla desteklenebilir.





Tasarım ve Özellikler:



• Femoral Bileşen: CoCrMo alaşımından yapılmış olup, anatomik bir patellar oluğa sahiptir. Daha iyi patella takibi ve eklem stabilitesi sağlar.

• Tibial Bileşen: Simetrik yapıdadır ve polietilen insert ile entegre edilmiştir. Farklı yükseklik seçenekleri (8 mm, 11 mm, 14 mm) sunar.

• Patellar Bileşen: UHMW polietilenden üretilmiştir ve simetrik bikonveks tasarımı ile optimal uyum sağlar.

• Çimento ve Çimentosuz Saplar: Çimentosuz saplar (Ti6Al4V alaşım) osseointegrasyon sağlamazken, çimentolu saplar (CoCrMo alaşım) stabil fiksasyon sunar.

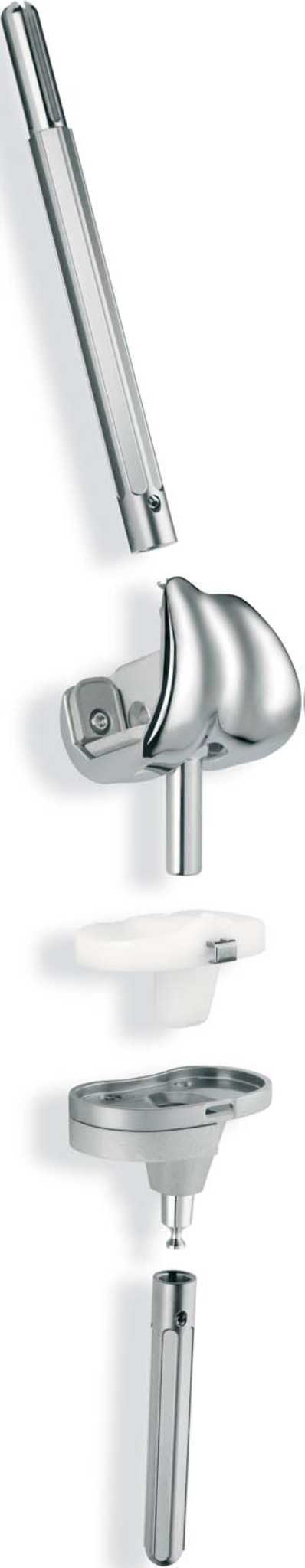

RT-PLUS™ Modular İmplant ve Enstrümantasyon Detayları

 1. İmplant Bileşenleri ve Özellikleri

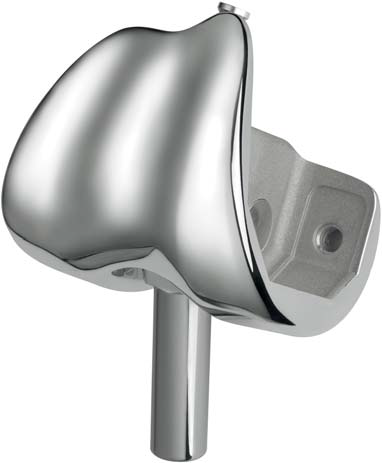

 1.1 Femoral Bileşen



• Malzeme: CoCrMo alaşımı
• Özellikler:
• Asimetrik tasarım
• Derinleştirilmiş patellar oluk → Patella takibini iyileştirir
• Dar eklem mekanizması → Kemik rezeksiyonunu minimize eder
• 40 mm uzunluğunda rotasyon pimi → Çıkmaya karşı güvenlik sağlar
• 9 mm'lik fizyolojik rollback → Fleksiyon kapasitesini artırır
• Çeşitli ebat seçenekleri (2, 4, 6, 8, 10)

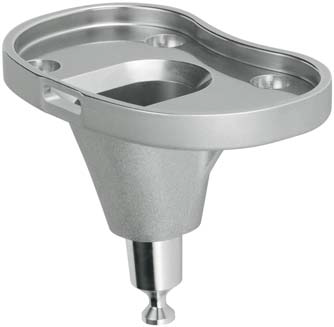

 1.2 Tibial Bileşen



• Malzeme: CoCrMo alaşımı
• Özellikler:
• Simetrik yapı
• İç yüzeyi cilalanmış → Polietilen aşınmasını önler
• Modüler sap bağlantısı → Stabilizasyonu artırır
• Kemik defektlerini kompanse etmek için tibial bloklarla kullanılabilir

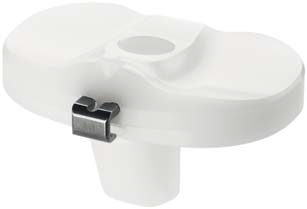

1.3 Tibial İnsert (Polietilen Bileşen)



• Malzeme: UHMW polietilen
• Özellikler:
• 8 mm, 11 mm ve 14 mm kalınlık seçenekleri
• Anatomik kondil tasarımı → Yük dağılımını optimize eder
• RT-PLUS™ portföyündeki diğer tibial insertlerle uyumludur



1.4 Patellar Bileşen



• Malzeme: UHMW polietilen
• Özellikler:
• Simetrik bikonkav yüzey → Daha iyi izleme ve temas sağlar
• Çeşitli çap seçenekleri (26 mm, 29 mm, 32 mm, 35 mm)
• 8 mm ve 10 mm kalınlık seçenekleri



1.5 Modüler Bloklar



• Femoral Bloklar: Distal (5, 10, 15 mm) ve posterior (5, 10 mm)
• Tibial Bloklar: 5, 10, 15 mm seçenekleri
• Özellikler:
• CoCrMo alaşım
• Medial/lateral ve anterior/posterior konumlandırma seçeneği



1.6 Saplar (Stems)



• Çimentolu Saplar:
• Malzeme: CoCrMo alaşımı
• Uzunluklar: 95 mm, 120 mm, 160 mm



• Çimentosuz Saplar:
• Malzeme: Ti6Al4V alaşımı
• Çaplar: Ø10, Ø12, Ø14, Ø16, Ø18, Ø20 mm
• Uzunluklar: 95 mm, 120 mm, 160 mm, 200 mm









Femoral components left

Art. No. Art. No.

PLUS S&N Size

24322 75005554 2

24324 75005555 4

24326 75005556 6

24328 75005557 8

24330 75005558 10





Femoral components right

Art. No. Art. No.

PLUS S&N Size

24312 75005549 2

24314 75005550 4

24316 75005551 6

24318 75005552 8

24320 75005553 10





Tibial components

Art. No. Art. No.

PLUS S&N Size

24332 75005559 2

24334 75005560 4

24336 75005561 6

24338 75005562 8

24340 75005563 10





Patellar components

Art. No. Art. No.

PLUS S&N Size Height

21182* 75004784* Ø 26 mm 8 mm

21192 75004787 Ø 26 mm 10 mm

21183* 75004785* Ø 29 mm 8 mm

21193 75004788 Ø 29 mm 10 mm

21184* 75004786* Ø 32 mm 8 mm

21194 75004789 Ø 32 mm 10 mm

21195 75004790 Ø 35 mm 10 mm



Tibial inserts

Art. No. Art. No.

PLUS S&N Size Height

24046 75005461 2 8 mm

24047 75005470 2 11 mm

24048 75005481 2 14 mm

24056 75005482 4 8 mm

24057 75005483 4 11 mm

24058 75005484 4 14 mm

24066 75005485 6 8 mm

24067 75005486 6 11 mm

24068 75005487 6 14 mm

24076 75005488 8 8 mm

24077 75005489 8 11 mm

24078 75005490 8 14 mm

24086 75005491 10 8 mm

24087 75005492 10 11 mm

24088 75005493 10 14 mm



Femoral blocks distal

Art. No. Art. No.

PLUS S&N Size Height

24371 75005574 2 5 mm

24372 75005575 2 10 mm

24373 75005576 2 15 mm

24374 75005577 4 5 mm

24375 75005578 4 10 mm

24376 75005579 4 15 mm

24377 75005580 6 5 mm

24378 75005581 6 10 mm

24379 75005582 6 15 mm

24380 75005583 8 5 mm

24381 75005584 8 10 mm

24382 75005585 8 15 mm

24383 75005586 10 5 mm

24384 75005587 10 10 mm

24385 75005588 10 15 mm





Femoral blocks posterior

Art. No. Art. No.

PLUS S&N Size Height

24350 75005564 2 5 mm

24351 75005565 2 10 mm

24352 75005566 4 5 mm

24353 75005567 4 10 mm

24354 75005568 6 5 mm

24355 75005569 6 10 mm

24356 75005570 8 5 mm

24357 75005571 8 10 mm

24358 75005572 10 5 mm

24359 75005573 10 10 mm





Tibial blocks

Art. No. Art. No.

PLUS S&N Size Height



24300 75005539 2 5 mm

24301 75005540 2 10 mm

24390 75005589 2 15 mm R-lal/L-med

24395 75005594 2 15 mm L-lat/R-med

24302 75005541 4 5 mm

24303 75005542 4 10 mm

24391 75005590 4 15 mm R-lal/L-med

24396 75005595 4 15 mm L-lat/R-med

24304 75005543 6 5 mm

24305 75005544 6 10 mm

24392 75005591 6 15 mm R-lal/L-med

24397 75005596 6 15 mm L-lat/R-med

24306 75005545 8 5 mm

24307 75005546 8 10 mm

24393 75005592 8 15 mm R-lal/L-med

24398 75005597 8 15 mm L-lat/R-med

24308 75005547 10 5 mm

24309 75005548 10 10 mm

24394 75005593 10 15 mm R-lal/L-med

24399 75005598 10 15 mm L-lat/R-med



Cemented stems (conical) [CoCrMo]

Art. No. Art. No.

PLUS S&N Height

24232 75005515 95 mm

24231 75005514 120 mm

24233 75005516 160 mm



Cementless stems – straight [Ti6Al4V]

Art. No. Art. No.

PLUS S&N Size Height

24251 75005517 Ø 10 mm 95 mm

24252 75005518 Ø 12 mm 95 mm

24254 75005520 Ø 14 mm 95 mm

24253 75005519 Ø 16 mm 95 mm

24256 75005521 Ø 12 mm 120 mm

24259 75005524 Ø 14 mm 120 mm

24257 75005522 Ø 16 mm 120 mm

24260 75005525 Ø 18 mm 120 mm

24258 75005523 Ø 20 mm 120 mm

24266 75005530 Ø 12 mm 160 mm

24267 75005531 Ø 14 mm 160 mm

24268 75005532 Ø 16 mm 160 mm

24269 75005533 Ø 18 mm 160 mm

24270 75005534 Ø 20 mm 160 mm

24261 75005526 Ø 12 mm 200 mm

24264 75005529 Ø 14 mm 200 mm

24262 75005527 Ø 16 mm 200 mm

24265 75005530 Ø 18 mm 200 mm

24263 75005528 Ø 20 mm 200 mm
